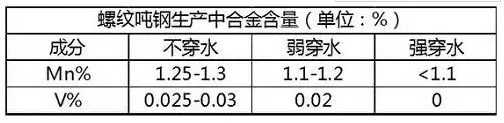

对比现有国标GB/T 1499.2-2007，新的国标螺纹钢主要有以下几点变化： 一、穿水钢筋明确规定不能生产 增加金相组织检验要求及其配套检验方法，作为判定热轧钢筋(主要是通过添加合金元素来提高强度)和穿水钢筋(主要是通过穿水工艺提高强度)的依据，可有效避免用穿水钢筋仿冒热轧钢筋。过去，穿水钢筋在工地上很难用肉眼区分，穿水钢筋在需要焊接时，由于温度升高其晶体结构会膨胀，进而导致焊接部位的强度下降，这样就会影响建筑物的质量。穿水的钢筋焊接性能不好，那么现在规定了螺纹钢只能用转炉或者电弧炉工艺生产，通过增加合金来提高性能。 二、合金添加比例改变 新国标对于Mn的规定是1.6%，那么对于钒的添加也有相应规定。

　　三、公差范围有所调整 其中，小规格的公差范围缩小了1%。

　　四、螺纹钢表面标识更为具体 新国标规定，螺纹钢应该在其表明轧上牌号标志、生产企业序号(许可证后三位)和公称直径毫米数，还可以轧上经过注册的厂名或者商标。 新国标修订的背景 10月25日，第九届中国铁合金产业大会于10月25日在杭州举行。 冶金工业信息标准研究院教授级高工刘宝石在铁合金产业大会上作了《螺纹钢新国标解读》的主题演讲。从修订背景及国家政策、标准历次修订版本沿革、我国和国际国外钢筋标准体系、校准修订的主要内容解读等四方面进行的说明。 新国标修订的背景包括：钢铁产能过剩、钢筋产量居高不下、环保压力不断加大，同时当时我国应用的钢筋仍旧以强度较低的HRB335为主。 生产工艺方面，新国标增加了冶炼方法的规定，即钢应采用转炉或电弧炉冶炼，必要时可采用炉外精炼，这为打击地条钢提供了标准方面的支撑。 强度等级方面，新国标取消了335MPa级钢筋，增加了600MPa级钢筋，形成了400MPa、500MPa、600MPa强度系列级别，同时增加了带E的抗震钢筋牌号。这顺应了发展需求，强度等级的调整对高强钢筋的推广应用、促进节能减排将产生积极的促进作用。 尺寸重量及允许偏差方面，新国标对长度允许偏差、弯曲度、重量允许偏差均进行了加严，明确重量偏差不允许复验。主要包括，定尺交货的钢筋长度偏差调整为不超过0-50mm，增加了每米弯曲不大于0.4%规定，将直径6-12mm的钢筋重量允许偏差调整为±6.0。加严尺寸和重量偏差规定并明确重量偏差不允许进行复验，对产品质量的进一步提高提供了重要保障。 新国标最重要的修订内容： “新国标最重要的修订内容是增加了对金相组织检验的要求及配套的宏观金相、截面维氏硬度、微观组织及其检验方法。增加金相组织检验要求及其配套检验方法，作为区分热轧钢筋和穿水钢筋的判定依据，可有效避免用穿水钢筋仿冒热轧钢筋。”刘宝石说。 据了解，螺纹新标对江苏省内产业影响： 高炉厂：新标已经陆续开始生产，严格按照国家政策要求于10月31晚全部转换成新标准生产。成本方面，主要看钢厂原有生产工艺，原有工艺为弱穿水钢厂成本影响不大，整体成本提高100元/吨左右;原有工艺为强穿水钢厂，整体成本影响或将达到200元/吨以上，就目前高炉厂利润均超1000元/吨来看，新标导致的成本增加对钢厂整体盈利影响不大。产量方面，高炉螺纹产量基本不受新工艺影响，而且钢厂目前正在积极的研发通过加铌来降低成本的工艺，但目前技术仍不成熟。 电炉厂：新标实施时间为10月31日晚全部转换;成本方面，11月份整体成交成本目前估算增加300元/吨，部分电炉厂表示，目前成本增加300元/吨，将对企业整体盈利情况产生较大压力，目前电炉螺纹生产利润均值在500元/吨左右;产量方面，电炉整体产量基本不受新标影响。 调坯厂：新标实施时间为10月31日晚全部转换;成本方面影响目前不确定因素较多，主要受400坯料暂时市场流通较少，价格暂时无法估算，成本影响较难估算，初步估计成本影响将在300元/吨以上;产量方面，调坯厂受坯料方面制约性大，整体生产情况将取决于400坯料供给情况及400坯料与成材之间价差。 总结：11月份省内建筑钢材钢厂实施新标完全转换，新标对钢厂成本影响差异化较大，但高炉厂仍将维持较大利润空间，电炉厂在利润空间上收到明显挤压，但仍能保持一定生产利润，两者生产不会受新标影响;调坯厂受新标影响较大，利润空间难以保证，生产情况将根据利润情况做相应调节，预计11月份新国标将影响省内调坯螺纹厂近20万吨产量。
